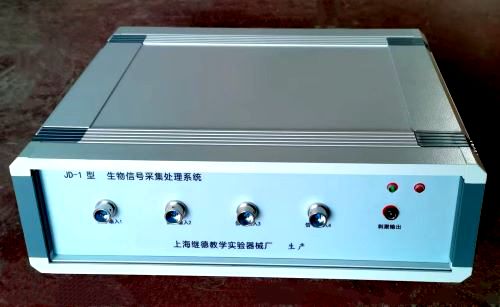

《JD-I生物信号处理系统》由四路放大器、模数转换接口、微处理器和数据通讯接口等部件组成，通过并行口电缆与用户计算机的打印机接口连接。
（一）模数转换接口主要技术指标：
模数转换器分辨率12位，转换电压0-2.5V，转换时间10mS，四路最大采样率为10kHz。智能刺激器输出满辐度5V，另配刺激输出器可将刺激电压扩展到40V。设有外触发电路。
★（二）放大器主要技术指标：
含4路前置放大器和4路功率放大器，放大器的耦合方式、时间常数、高频滤波和增益由程序控制。面板输入端可直接连接压力、张力、脉搏等多种换能器。
(1) 输入阻抗 10MΩ
(2) 增益 分1, 2, 4, 8, 10, 20, 40, 80, 100, 200, 400, 800, 1000, 2000, 4000和8000共16档
(3) 噪声 <50mV （输入接地，滤波100kHz）
(4) 输入偶合 分直流、直流反相、交流和交流反相
(5) 时间常数 分DC, 2s, 0.2s, 0.02s, 0.002s 五档
(6) 高频滤波 分10Hz, 30Hz, 100Hz, 1kHz, 10kHz 五档

（三）文件

（1）新建 （2）打开 （3）另存为 （4）恢复暂存数据 (5) 合并打印 （6）打印设置（7）退出

（四）工作页面

（1）采集信号 （2）浏览和测量 （3）双曲线拟合 （4）双信息图

（5）叠加平均 （6）相关分析 （7）功率谱分析 （8）心率变异性分析

（五）参数设置

（1）显示方式和曲线颜色 （2）分析参数 （3）采集系统参数

★（四）数据处理

（1）心率/直方图/积分重处理 （2）相邻两段信号幅度与脉冲数对比

(3)    原始信号数字滤波 （4）放弃滤波处理

（六）数据传送

★（1）当前页面生成BMP图象文件 （2）数据生成 TEXT文件

（七）工具

（1）添加实验项目 （2）电信号和换能器定标 （3）实验标记编辑

（4）信号区段对比回放 （5）更改管理员密码

（八）实验配置管理

（1）定标信息导出 （2）定标信息导入 （3）实验项目导出 （4）实验项目导入

（九）坐标设置和光标选择

（1）设置坐标尺度（2）选择测量光标 （3）选择移动光标

（十）视窗

（1）显示 / 隐藏视频显示窗 （2）显示刺激器控制面板（3）显示触发扫描控制面板

（十一）软件简介：
《JD-I型生物信号处理系统》可对血压、心电、脑电、细胞放电、脉搏、呼吸等生物信号进行多种处理，适用于生理、病理生理和药理等学科的学生实验和科研实验。
实验软件包配套软件 BSP System 4.00在Window下运行。系统能同时采集4路原始信号，并能对各路信号分别作频率、直方图、微分、积分或触发积分等实时处理，还可对信号作拟合、双信息图、相关、功率谱分析及叠加平均等处理。软件包还具有BMP生成、DDE数据交换等功能。
实验软件包含有10余项常用的实验配置文件。系统所带的配套软件 BSP System 4.00软件可供用户编辑所需的实验配置。

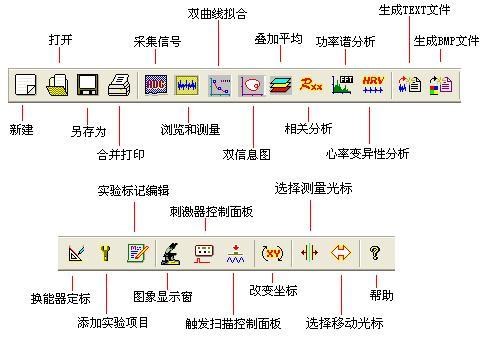

★如下图：
