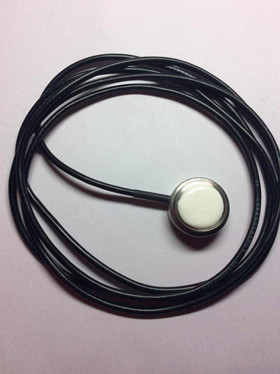

JXH-6、JD-XLZ心音换能器  货号：09

一、概述：

  有源心音换能器是一种离性能的测定器。是有频率响应范围宽、灵毓度高、抗过载能力强、抗干扰性能优、操作简便等符点。可以与图内外有关的多种生理仪器匹配使用。本测定器为压电换能原理，输出阻抗已经变换，可以很方便地与其它放大器相匹配。因测定器灵敏度很高，因此在实际使用时往往不必在加其它放大环节。
二、主要技术指标：

1、频率响应：5---800Hz

2、灵敏度：>5mv/Pa（对于正常的心率信号输出幅度可达2--4Vp-p）

3、绝缘阻抗>1000MΩ

4、输出阻抗：<1KΩ

5、体积：28*15mm

三、使用注意事项：

1、检查测定器插头座是否连接良好，主机上送定滤波频段。
2、选定合适的胸前检测部位，可事前用听诊器找到心率最清晰处，用松紧带或胶带固定测定器。用沙袋压住测定器为更好。沙袋的重量为60克。
3·测试心率时应在安静的环境中进行。尽可能避开噪声及振动源。

4、轻拿轻放，严禁碰撞或甩打。禁止用手指及其它硬物强压测定器的感压面．
5、绝缘电阻大于1000MΩ
四、传感器放置部位参考：
1、二尖瓣音检出部一胸骨左缘第四肋间。
2、肺动脉瓣、主动脉瓣音检出部一胸骨左缘第二或第三肋间。

3、三尖瓣、主动脉瓣音检测部一胸骨右缘第五肋间。
